1.高精度光学成像

设备搭载无限远色差独立校正光学系统，配备长工作距无限远平场消色差金相物镜，从低倍到高倍全倍率段均能呈现清晰、平坦、高对比度的显微图像，边缘畸变小，细节还原精准，充分满足金相组织观测、微小缺陷识别的精度要求。

2.多模式观察能力

集成明场、暗场、偏光三大核心观察功能，可根据检测需求快速切换：暗场模式可清晰凸显样品表面微划痕、颗粒杂质、镀层边界等细微结构；偏光模式支持金属晶粒取向、双折射材料分析；搭配斜照明可强化样品表面立体感，提升不同材质的区分度。照明系统采用科勒反射照明设计，内置可调节视场光阑与孔径光阑，光路均匀稳定，成像衬度可控。

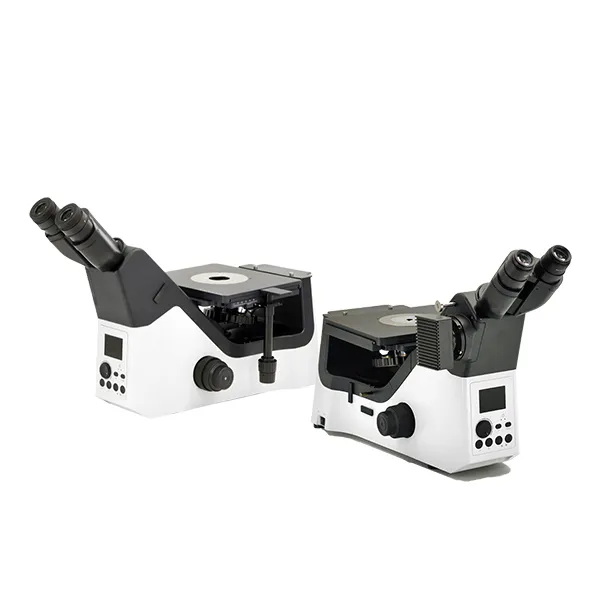

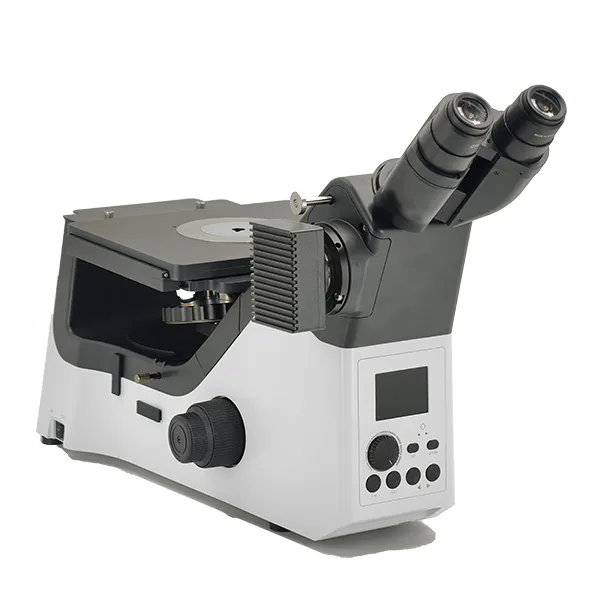

3.倒置结构强兼容性

采用倒置式光路布局，物镜位于载物台下方，仅需样品检测面平整即可观测，不受样品背面厚度、整体尺寸与重量限制。大块钢材、铸造毛坯、异形锻件、带台阶工件等无需切割找平，可直接放置检测，大幅降低样品制备成本，提升大件样品检测效率。整机采用高刚性低重心金属机架，抗震性能优异，保障长时间连续观测的成像稳定性。

4.人性化操作与数字化扩展

前置低手位粗微同轴调焦机构，操作手感顺畅，微动精度高；机械移动载物台行程充足，定位精准，适配不同规格样品。标配铰链式三目观察筒，配备100%分光摄影接口，可直接接驳明慧系列显微相机与专业金相分析软件，实现图像采集、尺寸测量、组织评级、报告输出全流程数字化管理。

5.广泛的应用领域

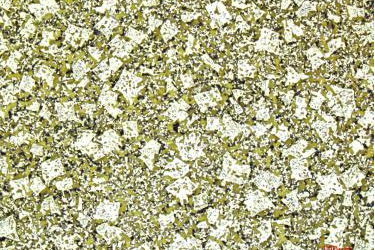

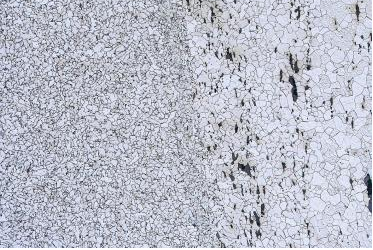

金属材料领域：钢铁、有色金属的金相组织分析，晶粒度评级、非金属夹杂物检测、脱碳层/渗碳层厚度测量、热处理工艺效果验证。

机械制造领域：汽车零部件、轴承、齿轮、紧固件的表面缺陷检测、失效分析、焊接接头质量评估。

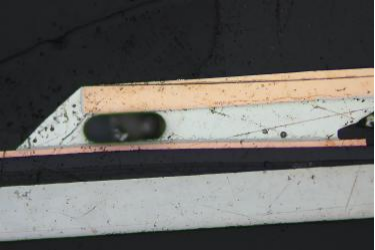

电子半导体领域：PCB线路板、半导体晶圆、金属镀层、LCD基板的表面形貌观测、镀层厚度检测、微缺陷排查。

科研教学领域：高校、科研院所的材料科学教学实验、矿物分析、精密工程学研究。

新材料领域：陶瓷、粉末冶金、新能源电池材料的微观结构检测，生产工艺优化与质量管控。
