激光共聚焦显微镜 NCF950

激光共聚焦显微镜NCF950

激光共聚焦显微镜NCF950是显微仪器系列中的一款高端产品,为实验室科学研究设计的重要的基础工具,提供了强大而稳定的成像能力以及高度集成的电动化能力。NCF950共焦系统以其卓越的光学成像系统和简单的操作方式,再加上高度集成的电动化部件,是必不可少的实验室工具。应用广泛,实验数据可靠,分析处理软件功能丰富。在细胞及分子生物学、药物筛选、大脑和神经科学、免疫学、形态学、食品卫生、发酵、遗传学、药理学等领域具有不可替代的作用。
在线咨询:
  • 产品介绍
  • 产品参数
  • 应用领域

产品介绍

激光共聚焦显微镜NCF950
NCF950 激光共聚焦显微镜是一款简单、高效、高度集成的共聚焦显微镜。NCF950 是为实验室科学研究设计的重要的基础工具,提供了强大而稳定的成像能力以及高度集成的电动化能力。共聚焦显微镜的应用广泛,实验数据可靠,分析处理软件功能丰富。在细胞及分子生物学、药物筛选、大脑和神经科学、免疫学、形态学、食品卫生、发酵、遗传学、药理学等领域具有不可替代的作用。
信号检测方面
高效的扫描头、探测器以及无级变速电动小孔,加上永新强大的光学系统,提供了快速、 稳定、高信噪比的共聚焦图像。
多通道信号检测方面
集成4路光源和探测器(405,488,561,640),结合4路荧光融合技术,实现实时多通道融合观测和捕捉。
电动化硬件方面
NCF950 提供多种电动运动部件,包括:电动平台、电动调焦、电动物镜转盘、电动荧光转盘、电动聚光镜和电动调光,操作方式同时兼容按钮操作和软件操作,并且提供调用命令,方便用户自行控制和开发。

交互式操作

便捷的交互方式和多种操控方式可以满足从初学者到专业用户的不同使用需求。结合该系统产品强大的软硬件交互式自动化特点,大大简化整套 实验流程,利用配套的 NOMIS Advanced C 能轻松实现三维结构的生成和多区域的经时分析等分析功能。

共聚焦荧光显微镜-广州市明慧科技有限公司

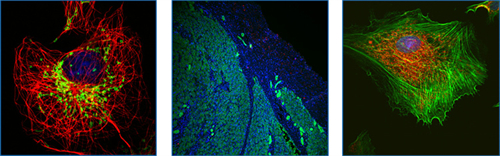

高信噪比、高分辨率图像

基于高灵敏度的光电倍增光(PMT)和稳定的激光光源,得到高信噪比的图像。同时该系统采用高速扫描振镜,实现高达4096x4096的实时扫描分辨率,大数值孔径物镜的使用(100倍,N.A = 1.45)保证了优质的成像分辨率。



共聚焦荧光显微镜-广州市明慧科技有限公司

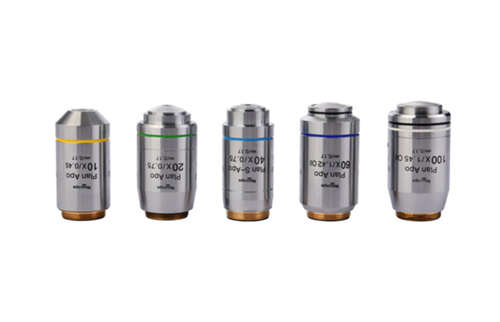

专为共聚焦成像设计的高性能物镜

高数值孔径物镜提供从紫外到红外的复消色差成像。通过永新独特的纳米硬质多层镀膜技术极大的提高了物镜的透过率,为共聚焦成像提供优质的成像基础。
NIS60平场复消色差物镜
NIS60平场复消色差物镜

高效率扫描头和探测器

标准化扫描头的设计保证了系统均可稳定性和可扩展性。扫描头内部集成高精度扫描振镜系统和无级变速的六边形电动小孔,保证各个物镜倍率下获得低噪、高对比度和高质量的共聚焦图像。最新开发的扫描振镜控制技术允许系统的扫描分辨率最高达到4096×4096。

共聚焦荧光显微镜 激光共聚焦显微镜-广州市明慧科技有限公司

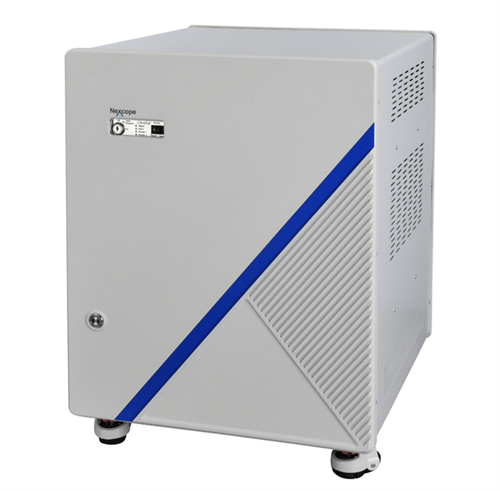

激光器和探测器

该系统配备了四色集成型的激光器(405nm,488nm,561nm,640nm),单端口光纤输出。紧凑型的设计节省了共聚焦系统的空间,内部集成的AOTF模块可以实现快速并且高效的波长和功率的选择。
共聚焦荧光显微镜 激光共聚焦显微镜-广州市明慧科技有限公司

在信号探测方面,NCF950配备了四个PMT(光电倍增管)探测器,可以实现高灵敏度的荧光信号探测。四路探测信号根据激发光的波长自动进行图像荧光染色和合成,实现实时多通道探测和显示。

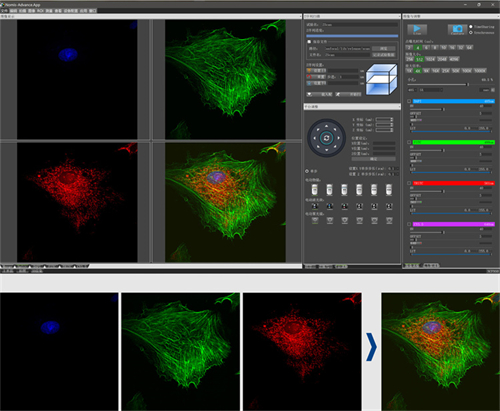

共聚焦图像分析软件 NOMIS Advanced C


共聚焦荧光显微镜 激光共聚焦显微镜-广州市明慧科技有限公司


高分辨率的图像可以通过一键生成得到。软件会自动根据物镜数值孔径、曝光值和扫描范围自动计算小孔的尺寸,从而得到最佳信噪比的图像。
同时通过降噪算法可以实时去除背景噪声,提高图像质量。多通道图像同时采集和合成,方便客户实现多重染色的实时观测。
通过设置顶部位置、底部位置以及运动间隔,NCF950电动Z轴可以实现自动Z-Stack采集,并生成三维模型。
提供丰富的显微镜电动控制接口:电动物镜转盘、电动荧光滤光块、电动聚光镜转盘。
电动平台控制和电动调焦机构,通过软件快速定位到感兴趣区域,并且记录该位置,方便用户快速返回记录的位置。

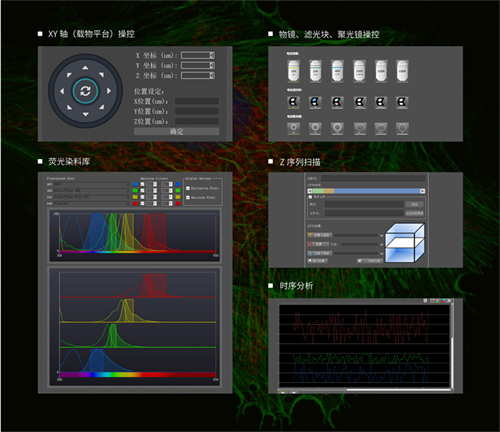

高速电动控制、拍摄及图像分析

NOMIS Advanced C 可为显微镜、相机、电动附件等设备进行集成控制,并可实现自动化控制和图像分析处理,界面直观易懂,便于参数的设置及复位。

共聚焦荧光显微镜 激光共聚焦显微镜-广州市明慧科技有限公司

NCF950激光共聚焦配置表

激光器

激光405 nm、488 nm、561 nm、640 nm

探测器

波长:400-750nm,探测器:3个独立的荧光检测通道;1个DIC透射光检测通道

扫描头

最大像素大小:4096 x 4096 扫描速度:2 fps(512 x 512像素,双向),18 fps(512 x 32像素,双向),图像旋转: 360°

扫描模式

X-T, Y-T, X-Y, X-Y-Z, X-Y-Z-T

针孔

无级变速六边形电动针孔;调节范围:0-1.5毫米

共焦视场

φ18mm内接正方形

图像位深

12bits

配套显微镜

NIB950全电动倒置显微镜

光学系统

NIS60无限远光学系统(F200)

目镜(视野)

10×(25),EP17.5mm,视度可调-5~+5,接口Φ30

观察镜筒

铰链式三目观察镜筒,45度倾斜,瞳距47-78mm,目镜接口Φ30,固定视度;1)目/摄切换:(100/0,50/50,0/100);2)目视/关闭目视/可调焦勃氏镜

NIS60物镜

10×复消色差物镜,NA=0.45 WD=4.0 盖玻片=0.17

20×复消色差物镜,NA=0.75 WD=1.1 盖玻片=0.17

60×半复消色差物镜,NA=1.40 WD=0.14 盖玻片=0.17 油镜

100×复消色差物镜,NA=1.45 WD=0.13 盖玻片=0.17 油镜

物镜转换器

电动六孔转换器(扩展插槽),M25×0.75

聚光镜

6孔位电动控制:NA0.55,WD26;相衬(10/20,40,60选配)

DIC(10X,20X/40X)选配.空孔

照明系统

透射柯拉照明,10W LED照明;

落射照明:宽场光纤照明
6孔位电动荧光转盘(B,G,U标配);电动荧光光闸;

中间倍率切换

手动1X,1.5X、共焦切换

机身端口

分光比:

左侧:目视=100:0;右侧:目视=100:0;

平台

电动控制:行程范围130 mm x100 mm (台面325 mm x 144 mm )最大速度:25mm/s;分辨率:0.1μm - 重复精度:3μm。机械可调样品夹板

调焦系统

同轴粗微动升降机构,行程:焦点上7下2;粗调2mm/圈,微调0.002mm/圈;可手动和电动控制,电动控制时,最小步进0.01um;

DIC插板

10X,20X,40X插板;可放置于转换器插槽;选配

控制

摇杆,控制盒,USB连接线

软件

软件:NOMIS Advanced C
图像显示/图像处理/分析
2D/3D/4D图像分析,经时变化分析,三维图像获得及正交显示,图像拼接,多通道彩色共聚焦图像



产品参数

激光共聚焦显微镜NCF950技术参数

NCF950激光共聚焦配置表

激光器

激光405 nm、488 nm、561 nm、640 nm

探测器

波长:400-750nm,探测器:3个独立的荧光检测通道;1个DIC透射光检测通道

扫描头

最大像素大小:4096 x 4096 扫描速度:2 fps(512 x 512像素,双向),18 fps(512 x 32像素,双向),图像旋转: 360°

扫描模式

X-T, Y-T, X-Y, X-Y-Z, X-Y-Z-T

针孔

无级变速六边形电动针孔;调节范围:0-1.5毫米

共焦视场

φ18mm内接正方形

图像位深

12bits

配套显微镜

NIB950全电动倒置显微镜

光学系统

NIS60无限远光学系统(F200)

目镜(视野)

10×(25),EP17.5mm,视度可调-5~+5,接口Φ30

观察镜筒

铰链式三目观察镜筒,45度倾斜,瞳距47-78mm,目镜接口Φ30,固定视度;1)目/摄切换:(100/0,50/50,0/100);2)目视/关闭目视/可调焦勃氏镜

NIS60物镜

10×复消色差物镜,NA=0.45 WD=4.0 盖玻片=0.17

20×复消色差物镜,NA=0.75 WD=1.1 盖玻片=0.17

60×半复消色差物镜,NA=1.40 WD=0.14 盖玻片=0.17 油镜

100×复消色差物镜,NA=1.45 WD=0.13 盖玻片=0.17 油镜

物镜转换器

电动六孔转换器(扩展插槽),M25×0.75

聚光镜

6孔位电动控制:NA0.55,WD26;相衬(10/20,40,60选配)

DIC(10X,20X/40X)选配.空孔

照明系统

透射柯拉照明,10W LED照明;

落射照明:宽场光纤照明
6孔位电动荧光转盘(B,G,U标配);电动荧光光闸;

中间倍率切换

手动1X,1.5X、共焦切换

机身端口

分光比:

左侧:目视=100:0;右侧:目视=100:0;

平台

电动控制:行程范围130 mm x100 mm (台面325 mm x 144 mm )最大速度:25mm/s;分辨率:0.1μm - 重复精度:3μm。机械可调样品夹板

调焦系统

同轴粗微动升降机构,行程:焦点上7下2;粗调2mm/圈,微调0.002mm/圈;可手动和电动控制,电动控制时,最小步进0.01um;

DIC插板

10X,20X,40X插板;可放置于转换器插槽;选配

控制

摇杆,控制盒,USB连接线

软件

软件:NOMIS Advanced C
图像显示/图像处理/分析
2D/3D/4D图像分析,经时变化分析,三维图像获得及正交显示,图像拼接,多通道彩色共聚焦图像

共聚焦荧光显微镜 广州共聚焦显微镜 激光共聚焦显微镜 共聚焦激光显微镜 激光共聚焦荧光显微镜 共聚焦扫描显微镜


应用领域

共聚焦显微镜NCF950在以下研究领域中应用较为广泛:

1、细胞生物学:细胞结构、细胞骨架、细胞膜结构、流动性、受体、细胞器结构和分布变化、细胞凋亡;
2、生物化学:酶、核酸、FISH、受体分析
3、药理学:药物对细胞的作用及其动力学;
4、生理学:膜受体、离子通道、离子含量、分布、动态;
5、遗传学和组胚学:细胞生长、分化、成熟变化、细胞的三维结构、染色体分析、基因表达、基因诊断;
6、神经生物学:神经细胞结构、神经递质的成分、运输和传递;
7、微生物学和寄生虫学:细菌、寄生虫形态结构;
8、病理学及病理学临床应用:活检标本的快速诊断、肿瘤诊断、自身免疫性疾病的诊断;
9、生物学、免疫学、环境医学和营养学。

激光共聚焦显微镜NCF950的应用广泛,实验数据可靠,分析处理软件功能丰富。
