金相显微镜实验——金相显微分析是研究金属材料微观结构最基本的一种实验技术，以透射光照明，专门用于观察金属和矿物等不透明物体金相组织的显微镜，用来鉴定和分析金属内部结构组织，研究金属及合金的组织与其化学成分的关系；观察各类合金材料经过不同的加工及热处理后的显微组织;判别金属材料的质量优劣，如各种非金属夹杂物–-氧化物、硫化物等在组织中的数量及分布情况以及金属晶粒度的大小等。
铁碳合金相图
金相显微镜实验——金属材料常见金相组织的名称和特征

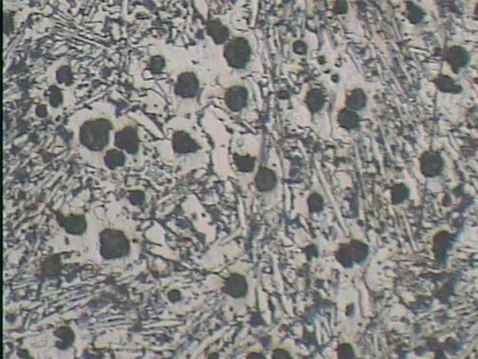

奥氏体碳与合金元素溶解在γ-fe中的固溶体，仍保持γ-fe的面心立方晶格。晶界比较直，呈规则多边形，八面体间隙较大，可以容纳更多的碳，淬火钢中残余奥氏体分布在马氏体间的空隙处。

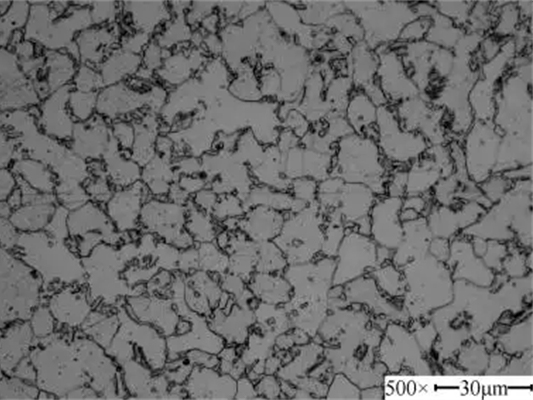

呈针状（片状）形态与片状珠光体混合存在，如果奥氏体晶粒比较粗大，冷却速度又比较适宜，称为魏氏组织。

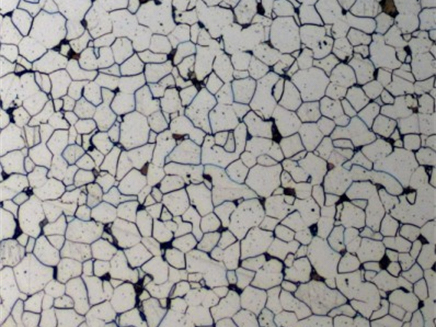

亚共析钢中的慢冷铁素体呈块状，碳与合金元素溶解在a-fe中的固溶体。晶界比较圆滑，当碳含量接近共析成分时，铁素体沿晶粒边界析出。
碳与铁形成的一种化合物。液态铁碳合金中，一次渗碳体是单独结晶的渗碳体，为块状，角不尖锐，共晶渗碳体呈骨骼状；二次渗碳体为过共析钢冷却时沿acm线析出的碳化物，呈网结状，共析渗碳体呈片状；三次渗碳体，铁碳合金冷却到ar1以下时由铁素体中析出渗碳体，在二次渗碳体上或晶界处呈不连续薄片状。

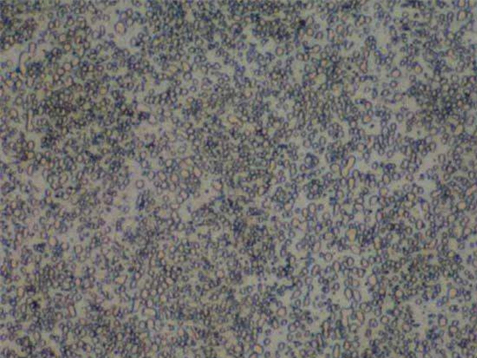

由铁素体和粒状碳化物组成。经球化退火或马氏体在650℃~a1温度范围内回火形成。其特征是碳化物成颗粒状分布在铁素体上。
铁碳合金中共析反应所形成的铁素体与渗碳体的机械混合物。珠光体的片间距离取决于奥氏体分解时的过冷度。过冷度越大，所形成的珠光体片间距离越小。在a1~650℃形成的珠光体片层较厚，在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体。
奥氏体与渗碳体的共晶混合物。呈树枝状的奥氏体分布在渗碳体的基体上。
部分材料来源于网络，仅供学习交流使用。
检测仪器：
扫一扫，添加客服微信
